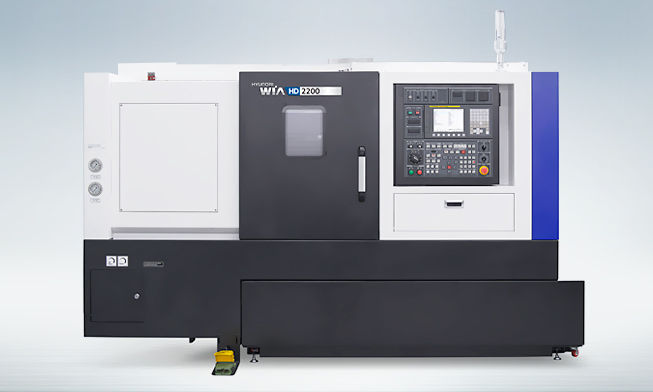

HD2200 | HD2200C | HD2200M | HD2200MC

产品简介 　　具有45°斜床身的一体型高刚性床身构造 　　热变位最小化的稳定单元构造 　　保证高生产性的机械构造与连接设备 　　完美的快速移送速度 : 30m/min (Z轴) 　　配置高性能的高速伺服刀塔 : 0.12秒/分度 　　各移送轴配备适合重切削加工的硬轨 　　紧凑的设计可以保证在狭窄空间内的安装便利 　　卡盘与刀具都依据人体工学进行设计, 具有良好的接触性 　　规格 Description Unit HD2200 HD2200C HD2200M HD2200MC 最大工件直径 mm 380 380 300 300 最大工件长度 mm 565 550 467 452 卡盘尺寸 inch 8″ 10″ 8″ 10″ 主轴驱动方式 - Belt Belt Belt Belt 转速 r/min 4,000 3,500 4,000 3,500 主轴出力 kW 18.5/15 18.5/15 18.5/15 18.5/15 主轴扭矩 N.m 206/125.3 403.6/245.4 206/125.3 403.6/245.4 最大移送距离(X/Z) mm 215/580 215/580 215/482 215/482 快速进给速度(X/Z) m/min 24/30 24/30 24/30 24/30 导轨形式 - BOX BOX BOX BOX 刀具数量 EA 12 12 12 12 刀具尺寸 mm 25/40 25/40 25/40 25/40
