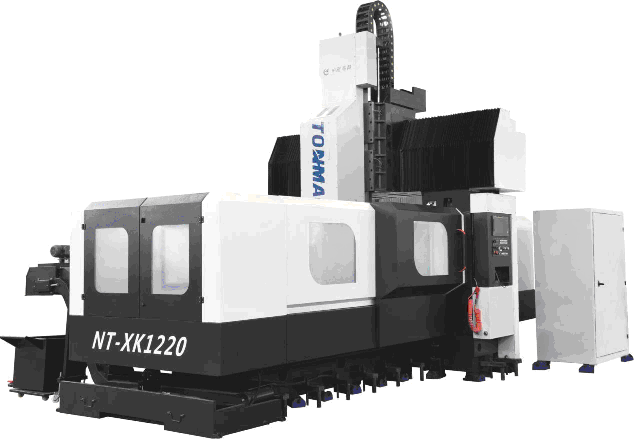

数控龙门铣床 NT-XK1220/XK1530/XK2040

性能特点 　　铸件结构经过机床动力学分析和有限元分析，采用ANSYS软件优化设计，几何结构合理，保证了基础件的高刚性; 　　大件粗、精加工采用进口加工中心加工，粗加工后进行二次热处理，消除加工应力，保证机床精度持久稳定; 　　主轴采用最高转速达6000rpm的高性能BT50主轴组，无论在高速或低速铣钻，均能确保整机性能，高速运转时，无共振现象，确保最佳的加工精度和表面精度; 　　X、Y向传动均采用高精密、C3级滚珠丝杠，寿命长久，以角接触球轴承进行支撑，运转精度高，配以重载直线滚珠导轨，快移速度达10m/min; 　　Z向传动采用硬轨，配以滚珠丝杆进行上下移动，另外配氮气平衡缸，提高加工过程中的工件的光洁度。 　　采用高精度激光干涉仪，实现螺距、反向间隙补偿，使各轴移动位置更加准确，更适合加工出高精度的零件，确保了机床的定位精度和重复定位精度。 　　用途 　　广泛应用于中小机械零件高速精密加工，汽车、军工、航天航空、仪表等典型零件高速精密加工,以及复杂型面的轮廓加工。 　　典型应用如通用机械零件、汽配、纺机配件、高效精密型腔及模具的加工等。 数控龙门铣床 NT-XK1220/XK1530/XK2040 技术参数 参数  Parameter 单位  Unit 型号 Model NT-XK1220 NT-XK1530 NT-XK2040 工作台（长×宽）  Worktable Size（LxW） mm 2000×1250 3000×1500 4000×2000 T型槽规格  T-slot mm 22 22 22 X轴行程  X Axis Travel mm 2200 3000 4000 Y轴行程  Y Axis Travel mm 1600 1800 2200 Z轴行程  Z Axis Travel mm 700 800 900 主轴端面至工作台距离 Distance from spindle to worktable mm 300-1000 - - 龙门跨距  Gantry span mm 1600 1800 2200 铣头平衡方式  Milling head balancing method - 氮气平衡 氮气平衡 氮气平衡 主轴锥孔锥度  Spindle nose - BT50 BT50 BT50 主轴电机（伺服）  Spindle servo motor power kw 15 15/18.5 15/18.5 主轴转速范围  Spindle speed r/min 10-6000 10-6000 10-6000 工作台纵向移动电机（X伺服）  Servo motor power（X） N.m 36 40 36 铣头横向移动电机（Y伺服）Servo motor power（Y） N.m 36 30 36 铣头垂直移动电机（Z伺服）Servo motor power（Z） N.m 36 40 36 机床快速X、Y、Z  X/Y/Z axis rapid traverse m/min 10 12/12/10 12/12/10 进给速度  Feed rate m/min 0.1-5 0.1-10 0.1-10 定位精度  Positioning accuracy mm X:0.03 X:0.04 X:0.05 mm Y:0.03 Y:0.035 Y:0.035 mm Z:0.02 Z:0.02 Z:0.02 重复定位精度  Repeat positioning accuracy mm X:0.02 X:0.03 X:0.04 mm Y:0.02 Y:0.025 Y:0.025 mm Z:0.015 Z:0.015 Z:0.015 X向直线导轨数量  Number of X-direction linear guides 根 55mm（2） 55mm（2） 55mm（3） Y向直线导轨数量  Number of Y-direction linear guides 根 55mm（2） 55mm（2） 55mm（2） 数控系统  CNC System   FANUC 0i MF FANUC 0i MF FANUC 0i MF 工作台载重  Worktable load kg 5000 800 12000 防护罩  Protection shield   整机外罩 整机外罩 整机外罩 排屑器  Chip conveyor   螺旋式+链式 螺旋式+链式 螺旋式+链式
