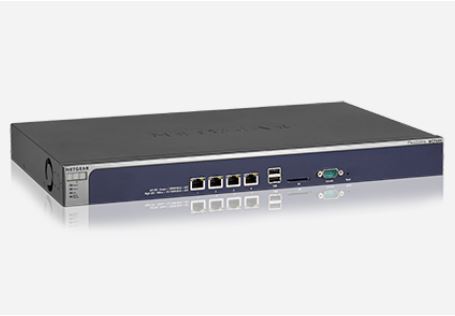

WC7600 ProSAFE® 高级无线控制器

产品型号 WC7600 产品缩略图 支持的接入点型号 WAC730 ProSafe 802.11ac 3x3 (1.7 Gbps) 无线接入点 WAC720 ProSafe 802.11ac 2x2 (1.3 Gbps) 无线接入点 WNDAP660 ProSafe 802.11n 3x3 (900 Mbps) 无线接入点 WND930 室外双频段 802.11n (600 Mbps) 无线接入点 WNDAP360 ProSafe 双频段 802.11n (600 Mbps) 无线接入点 WNDAP350 ProSafe 双频段 802.11n (600 Mbps) 无线接入点 WN370 ProSafe 802.11n (300 Mbps) 墙式安装无线接入点 WNAP320 ProSafe 802.11n (300 Mbps) 无线接入点 WNAP210 ProSafe 802.11n (300 Mbps) 无线接入点 支持的型号 Wireless-A/B/G/N/AC 主要功能 无线控制器 接入点数量 每个控制器 50 个接入点（默认支持 2 个接入点，可选许可证可支持多达 50 个接入点） 每个控制器支持的最大接入点数量 2（默认） 有 10 个额外许可证升级接入点，多达 50 个接入点 (WC10APL-10000S) 冗余无线控制器支持 最多可堆叠 3 个控制器，总共支持 150 个接入点 支持 N + 1 冗余，最高可配置 3 个活动控制器及 1 个备用控制器 每个控制器的最大配置文件组数量 8 每个接入点仅属于一个配置文件组 每个配置文件组的最大安全配置文件 (SSID) 数量 每频段 8 个（2.4 GHz；5 GHz） 每个控制器的最大安全配置文件 (SSID) 数量 128 每个控制器可检测的最大非法接入点数量 512 每个控制器的最大楼层图数量 3（默认） 使用 USB 本地存储后可增加的楼层图数量（最高可达 18 个楼层图） 每个控制器的强制认证门户数量 1 每个接入点的最大客户端数量 WNAP210 支持多达 32 个客户端 WNAP320 支持多达 64 个客户端 WN370 支持多达 64 个客户端 其他所有的接入点支持多达 128 个客户端 每个控制器的最大客户端数量 每个接入点的最大客户端数量 L2 移动性 接入点之间的 L2 快速漫游支持 L3 移动性 接入点与控制器之间带有加密隧道的 L3 快速漫游支持 每个控制器的最大 VLAN 数量 64 个用于 SSID 的 VLAN 1 个可配置的管理 VLAN DHCP 服务器/中继 集成 DHCP 服务器 可为不同的 VLAN 添加多个 DHCP 服务器/池（最高 64 个） 用于无线控制器的 VLAN 一个管理 VLAN（可配置的 VLAN ID） VLAN 接入点/多个 SSID 64 个 VLAN VLAN 部署 无线控制器必须通过管理 VLAN 与接入点建立 IP 连接。如果控制器和接入点在不同的管理 VLAN 上，外部 VLAN 路由必须允许在控制器与接入点之间建立 IP 连接。 集成部署计划 网络层次结构视图：楼层图上传和楼层图尺寸输入 自动射频计划算法：计算得出的覆盖楼层图所需的接入点数量 楼层图上用于帮助确定每个接入点放置位置而为接入点指明的理论云覆盖范围 射频监视 每个楼层图的覆盖范围计算 针对检测到的覆盖盲区发出警报，同时提供了通过相邻接入点解决问题的缓解方案 非法接入点/黑名单客户端三角测量 自动信道分配 用于降低干扰的自动信道分配 自动信道分配会考虑接入点位置、干扰和每个接入点的相邻位置分布 列出了要使用的企业信道的可修改式列表 自动信道分配的计划模式 在高干扰水平下可用的自动模式 自动功率控制 基于覆盖范围要求确定最优发射功率 可用的自动功率控制模式 射频环境相邻分布扫描，用以最大程度降低相邻接入点干扰和跨楼层渗漏 覆盖盲区检测 自动模式 带有警报的故障接入点和受损射频环境检测 自我修复：自动增加相邻接入点功率以填充损失的覆盖范围 负载平衡 接入点负载监视和防过载 将客户端重定向至轻负载的相邻接入点 快速漫游 跨 VLAN 和子网的无缝高速移动性 包括 802.11i 预先身份验证和快速漫游 为通过无线客户端传输的视频、音频和语音提供跨 L2 和 L3 的高速漫游支持 WMM 服务质量 WMM (802.11e) 能够为从工作站至接入点的上行流量（工作站 EDCA 参数）和从接入点至客户端工作站的下行流量（AP EDCA 参数）划分流量优先级 优先级递减排序的 WMM 队列 语音：具有最小延迟的最高优先级队列，这使其非常适合 VoIP 和流媒体等应用程序 视频：具有低延迟的次高优先级队列。视频应用程序将被路由至此队列 尽力服务：具有中等延迟的中等优先级队列。大多数标准 IP 应用程序将使用此队列 后台：具有高吞吐量的低优先级队列。时间上不敏感但需要高吞吐量的应用程序（比如 FTP）可使用此队列 WMM 省电选项 通过使用 IEEE® 802.11e 机制，WMM 省电选项可帮助节约手机、笔记本电脑、PDA 和音频播放器等小型设备的电量 速率限制 每个 SSID 的速率限制，按总可用带宽的百分比进行设置 客户端身份验证协议 开放式、WEP、WPA/WPA2-PSK 802.11i/WPA/WPA2 Enterprise，带有连接外部 AAA/RADIUS 服务器的标准接口 本地 ACL (512 MAC) 基于本地 AAA 服务器或外部 Radius 服务器的 MAC ACL 每个 SSID 具有不同的 AAA 服务器 是 RADIUS 记帐协议 对每个客户端进行跟踪以统计发射/接收的字节数和 连接/断开连接时长 基于 LDAP 的身份验证 连接外部 LDAP 服务器/Microsoft® Active Directory 服务器的标准接口 集成 AAA 服务器 基于 WC7520 内部 AAA 服务器的本地数据库身份验证 访客访问 安全配置文件中用于客户端身份验证的集成强制认证门户 基于密码的身份验证模式：本地用户保存接待员分配的可用用户名/密码 外部 Radius 服务器模式：用于强制认证门户客户端的外部 RADIUS 身份验证 开放式身份验证模式：使用电子邮件地址的访客自动注册 提取访客活动日志 强制认证门户 可配置的门户页面，包括图像文件 非法接入点 非法接入点定义：具有任意受控接入点观察到在相同 L2 有线网络上发射的无线电 SSID 的接入点 可检测和映射多达 512 个非法接入点 监视汇总 受控接入点状态、检测到的非法接入点、连接的无线工作站、无线控制器信息和无线网络使用情况的汇总 受控接入点 受控接入点的状态以及包含了配置设置、当前无线设置、当前客户端和详细流量统计数据的详细信息 非法接入点 报告的非法接入点 相同信道中的非法接入点 干扰信道中的非法接入点 无线客户端 每个接入点、每个 SSID、每一层和每个地点的客户端统计数据和详细信息 黑名单客户端、漫游客户端 无线网络使用情况 网络使用情况统计数据显示了每个受控接入点平均接收/发射的网络流量图表。 热图 实时覆盖范围和可视化热图 地点可视化和设备跟踪 DHCP 租期 无线客户端的 DHCP 详细信息 管理界面 HTTP、SNMP v1/v2c、telnet、Secure Shell (SSH) 日志和报告 如果网络上存在可用的 syslog 服务器，则无线控制器可发送所有日志。还可在 GUI 上使用日志并进行下载（日志导入文件） 按配置的多个电子邮件地址发出电子邮件事件警报 诊断 受控接入点 ping 维护 保存/恢复配置、恢复为出厂默认设置、管理员密码更改、添加用户（只读）、通过网络浏览器为无线控制器和受控接入点升级固件 双启动映像 支持 SNMP SNMP v1/v2c Wired IEEE 标准 IEEE 802.3 10BASE-T、IEEE 802.3u 100BASE-TX、IEEE 802.3ab 1000BASE-T IEEE 802.1Q VLAN 标记 Wired IEEE 标准 IEEE 802.11a、802.11b、802.11g、802.11n WMM（来自 802.11e） RFC - 系统设备 RFC 1001 TCP/UDP 传输的 NetBIOS 服务的协议标准：概念与方法 RFC 1002 TCP/UDP 传输的 NetBIOS 服务的协议标准：详细规范 RFC 1155 TCP/IP 网络的管理信息 RFC 1305 网络时间协议（第 3 版）规范、实施与分析 RFC 2131 DHCP RFC 3768 虚拟路由器冗余协议 (VRRP) RFC 768 UDP RFC 791 IP RFC 792 ICMP RFC 793 TCP RFC 826 ARP RFC - 安全和 AAA WPA-PSK、WPA2-PSK RFC 1321 MD5 消息 – 摘要算法 RFC 1851 三重 DES 算法 RFC 2246 TLS 协议 1.0 版 RFC 2404 HMAC-SHA-1-96 RFC 3280 互联网 X.509 PKI 证书和 CRL 证书 RFC 3377 轻型目录访问协议 (v3)：技术规范 RFC 3565 使用加密消息语法的高级加密标准 (AES) 加密算法的运用 RFC 4346 TLS 协议 1.1 版 RFC - 管理 SNMP v1、v2c RFC 364 syslog RFC 854 telnet RFC 1156 MIB RFC 1157 SNMP RFC 1213 MIB II RFC 1350 TFTP RFC 2616 HTTP RFC 3164 BSD Syslog 协议 企业私有 MIB 千兆 RJ45 端口 LAN 交换机 4 端口 10/100/1000 USB 端口 1 个 USB 存储端口 更多楼层热图 扩展统计数据历史记录 主要法规合规性 FCC 级别 A、CE、WEEE、RoHS 存储和工作温度 工作温度 0°-45° C (32°-113° F) 存储温度 - 20°-70° C (-4°-158° F) 湿度 运行时为最高 90% 相对湿度，存储时为最高 95% 相对湿度 电气规格 100-240V、AC/50-60Hz、通用输入、DC 5V/8A（内置电源） 尺寸（宽 x 高 x 深）厘米 44.0 x 26.2 x 4.3 尺寸（宽 x 高 x 深）英寸 17.3 x 10.3 x 1.7 重量（千克/磅） 3.6/7.9 包装内容 WC7600 ProSafe 无线控制器、以太网线、电源线、安装指南 订货信息 - 控制器 全球（不包括中国和印度）：WC7600-20000S 中国：WC7600-200PRS 印度：WC7600-200INS 订货信息 - 许可证 10 个额外许可证升级接入点：WC10APL-1000S 50 个额外许可证升级接入点：WC50APL-10000S 保修期 5年
